変形性関節症健康で正常な膝関節において、膝の曲げ伸ばしは半月板や軟骨がクッションとなり、痛みを生じません。

しかし、加齢などによりクッションが磨り減ったり傷ついたりすると、大腿骨(太ももの骨)と脛骨(すねの骨)がこすれあって、痛みや運動障害を招く病気、変形性関節症となります

変形性関節症の国内における総患者数は、約95万人(男性35%、女性65%)と推計されます。

受療者率は、どの年齢層においても女性の方が高く、男女とも50歳前後から増加し、70歳代後半がピークとなります。

関節リウマチ関節リウマチのような関節炎では、滑膜が炎症を起こします。放出された化学物質が原因で炎症が起こり、この化学物質が滑膜を肥厚させ、関節の軟骨や骨を破壊します。滑膜の炎症は関節の痛みや腫れを引き起こします。

関節リウマチの国内における総患者数は約42万人(男性18%、女性82%)と推計されます。

受療者率は、どの年齢層においても女性の方が高く、男女とも40歳前後から増加し、70歳代前半がピークとなります。

※「厚生労働省 統計データベース 2002年」より引用

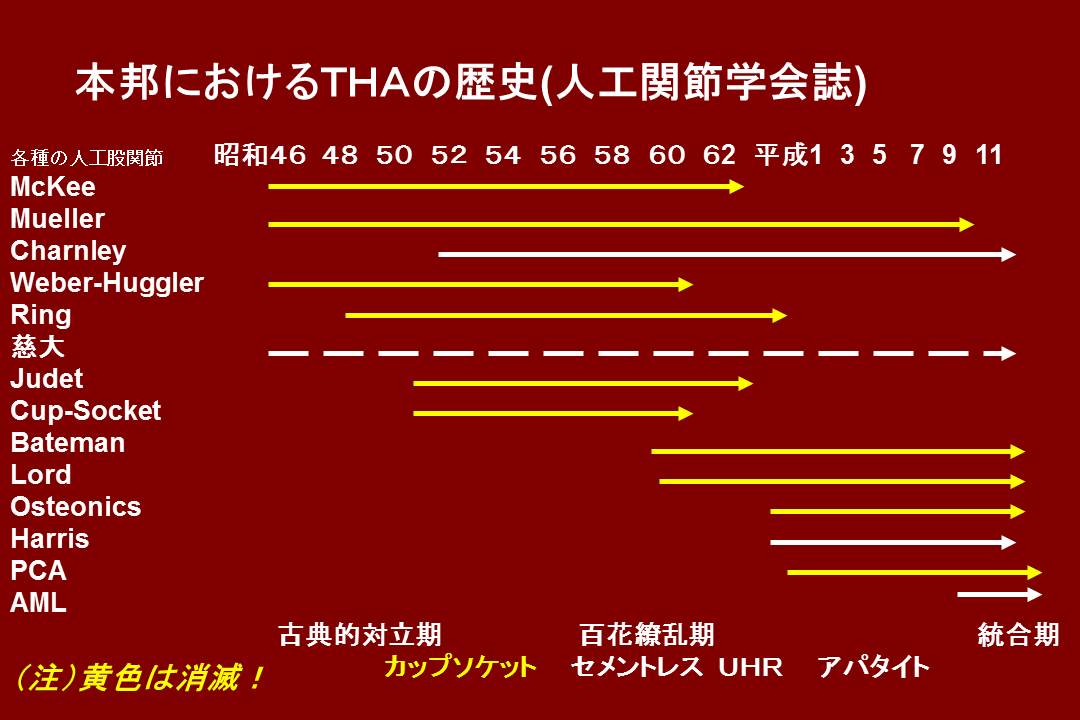

本邦における人工股関節の歴史

日本における人工股関節の成り立ちを、歴史年代別に考えてみましょう。専門誌である日本人工関節学会誌(旧人工関節研究会誌)は昭和46年から発刊されるようになっていますから、そのころから人工股関節手術が開始されたことがわかります。


ここでは便宜的に、昭和46年から昭和50年代後半までを黎明期、昭和50年代後半から平成10年頃までを百花繚乱期、平成10年以後の統合期に分けて考えてみたいと思います。


それではまず黎明期です。

人工股関節の歴史

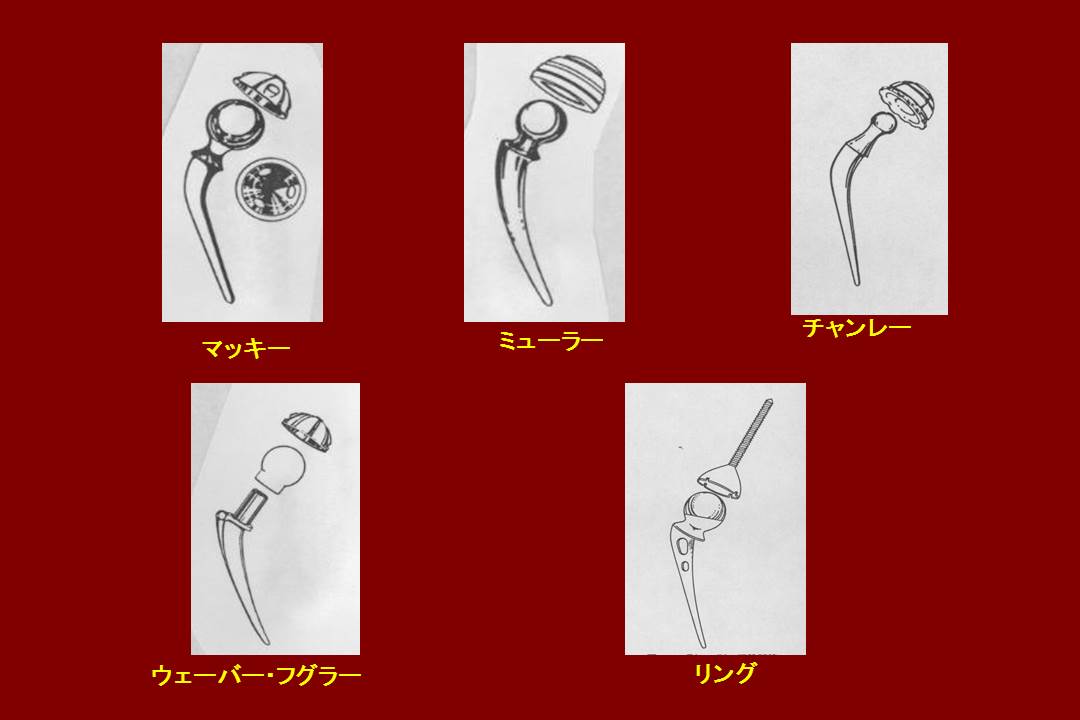

人工関節の原型

黎明期には、種々の人工関節の原型が現われました。この時期の人工股関節の特徴は、多くがセメント固定型であり、またステムがカーブしていることが多いことです。

このうち右上のチャンレー人工股関節は改良を重ね現在に至っていますが、その他のシステムは昭和50年代後半には消滅しました。


成績不良の為です。その当時の人工股関節は中々10年持ちませんでした。

人工関節の原型

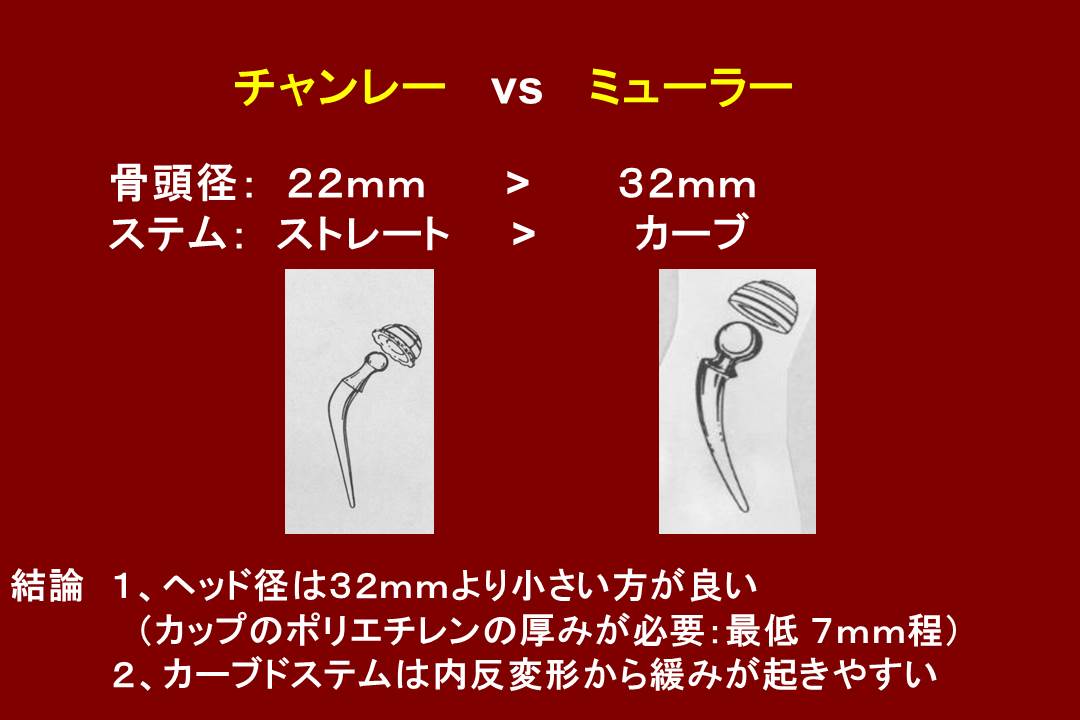

チャンレー vs ミューラー

特に多く使われたのは、このチャンレー型とミューラー型ですので、少し解説してみましょう。この両者の差異はヘッドの大きさが32mmと22mmと異なり、またステムの大腿骨に挿入する部分がまっすぐなこととカーブしていることです。

結論から先にいえば、チャンレー型は成績が良く、ミューラー型は成績不良でした。


あとから考えれば手術が未熟とか、欧米人向けの人工関節が日本人には大きすぎたとかの問題もあったのですが、その当時原因として考えられたのはカップのポリエチレンが薄すぎて摩耗で早期に磨り減ってしまうということやステムがカーブしていると大腿骨の外側を突き破ってくる(ステム内反)可能性が高いということでした。

チャンレーvsミューラー

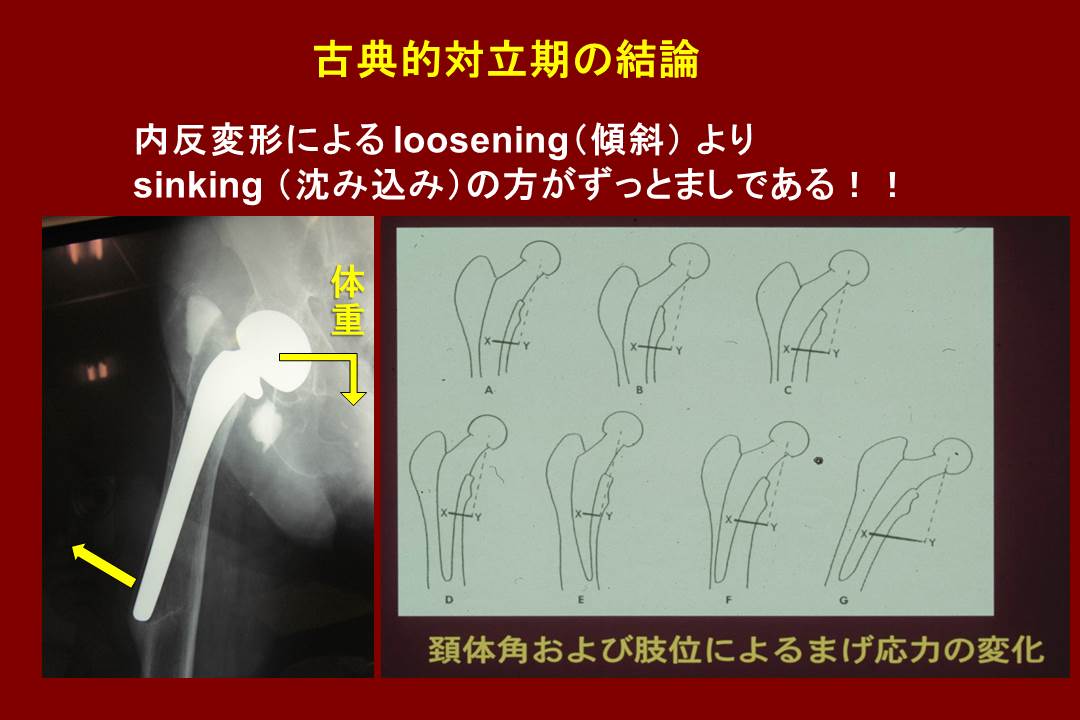

古典的対立期の結論

古典的対立期の結論

左の図のように、身体の重心は正中にありますから、ステムが曲がって入ると“かしいで”しまいます。これが成績不良の大きな原因のひとつでした。


右の図でX-Yが短ければ、ステムは緩むと大腿骨の中でかしぐより沈み込みます。勿論徐々に脚は短くなるわけですが、痛みは少ないので、それでも仕方ないと考えられました。


またその当時はカップに使用するポリエチレンの摩耗は避けられませんでしたから、ヘッドを小さくすることによってポリエチレンを厚くして、すり減っても長持ちさせようという考えが流行りました。

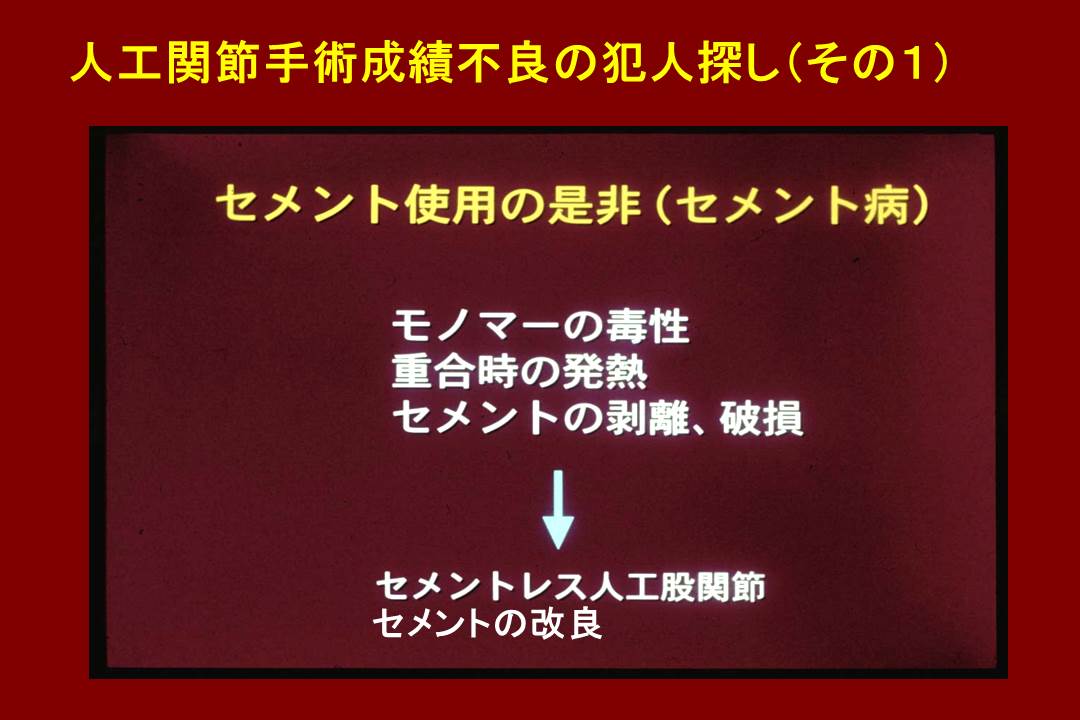

人工関節手術成績不良の犯人探し(その1)

人工関節手術成績不良の犯人探し(その1)

しかし同時に考えられたのは“骨セメントを使用することに問題があるのではないか?”ということでした。


骨セメントの原材料であるメチルメタクリレートには本来生体毒性があること、固まる時に発熱して周囲を傷害すること、固まった後ももろいので割れると人工関節が緩んでしまう、などの欠点があり、セメントを使用しない人工股関節ができないかという機運が盛り上がってきたのです。


百花繚乱期の始まりです。

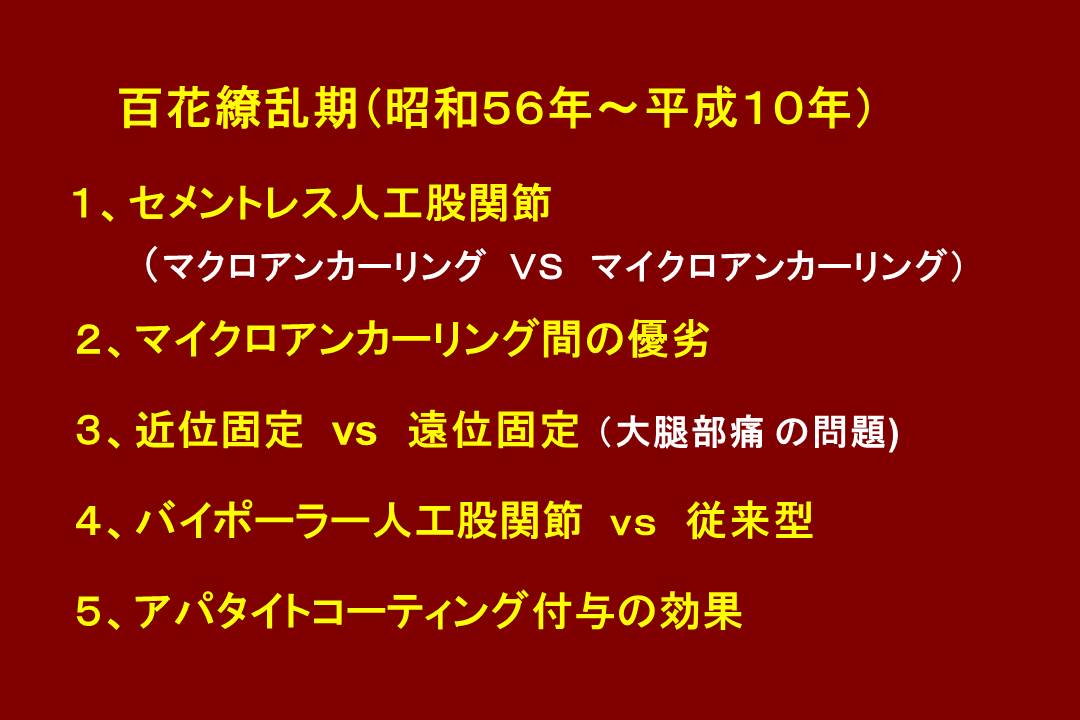

百花繚乱期(昭和56年~平成10年)①

そこで昭和50年代後半から色々なアイディアが案出されました。この時色々な対立概念が現われ、ホットな議論が闘わされました。


例えば、

1、カップやステムの表面は骨とのフィッティングのデザインさえ良ければ、つるつるでも良いのか、表面はざらざら、つぶつぶの方が良いのか。

2、ざらざらとつぶつぶの間ではどちらが良いのか。

3、ステムの安定性を得るためには大腿骨のどの辺りにフィッティングさせたら良いのか。

4、人工骨頭型と従来型はどちらがより良いか。

5、骨と人工股関節の固着のためにアパタイト(人工骨)を表面に塗布した方が良いのか、等々です。

百花繚乱期

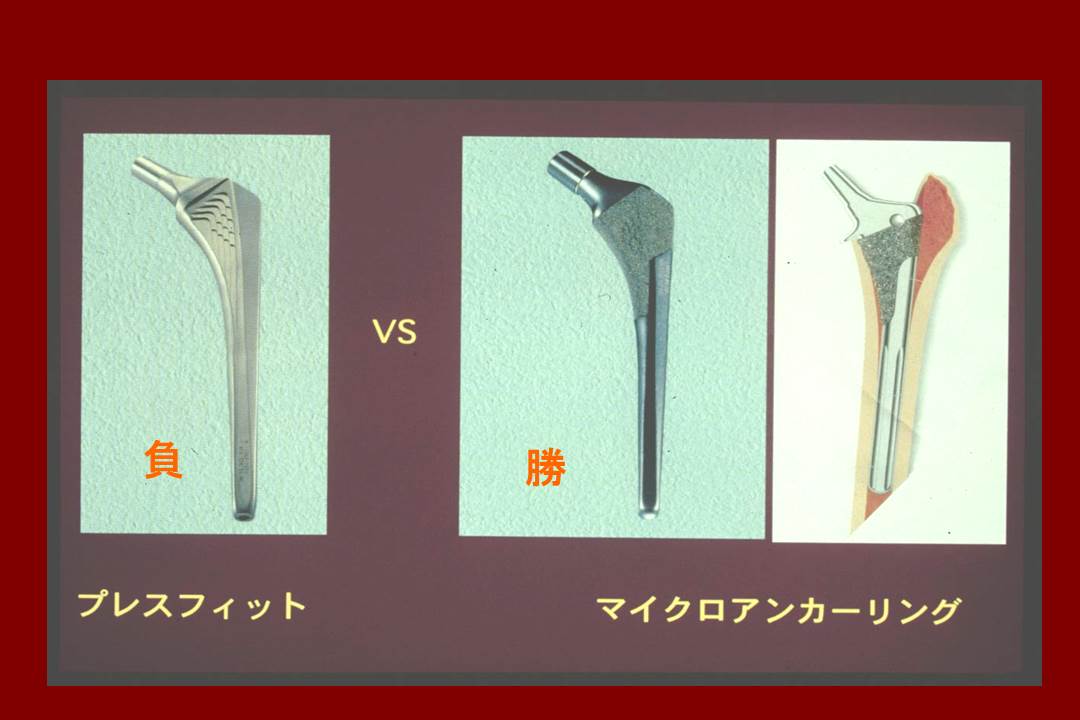

1、セメントレス人工股関節/2、マイクロアンカーリング間の優劣/3、近位固定 vs 遠位固定 について

セメントレス人工股関節_マイクロアンカーリング間の優劣_近位固定vs遠位固定

1、に関していえば、表面がつるつるなステムは早期に緩みを生じてしまうことが分かり使われなくなりました。


また2と3に関して言えば、つぶつぶでもざらざらでも、どちらも現在まで命脈を保っていますから、一応優劣不明ということになるでしょう。

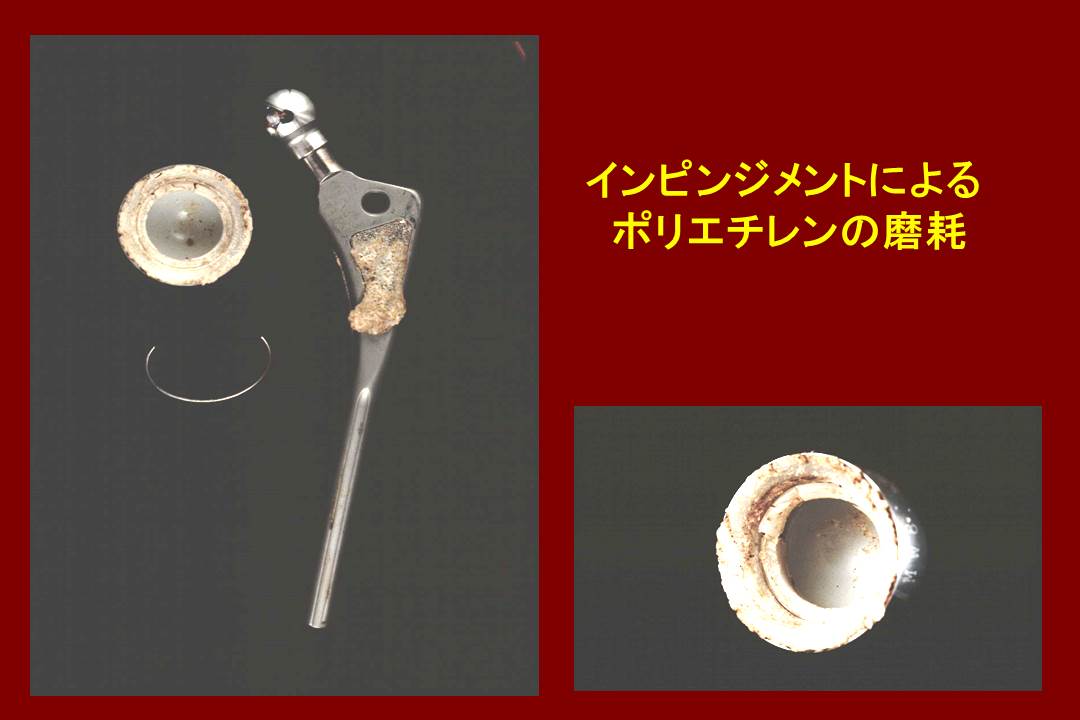

4、バイポーラー人工股関節 vs 従来型 について

バイポーラー人工股関節vs従来型

4、人工骨頭型はポリエチレンが早期に摩耗することが分かり、ポリエチレンの摩耗粉が緩みの原因となることから使われなくなりました。

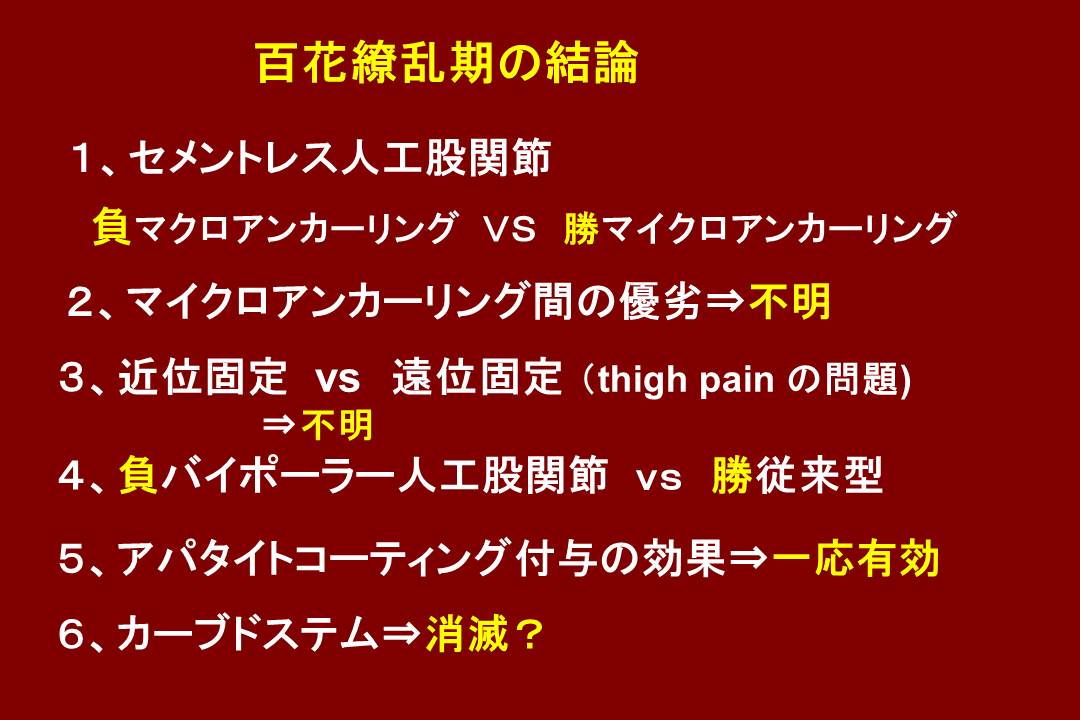

百花繚乱期の結論

百花繚乱期の結論

結果をまとめると、セメントを使わない場合のステム表面はざらざらかつぶつぶで骨に引っかかる方が良いこと、ステムと大腿骨をフィッティングさせる部位はどちらも可能だが、骨を温存したいこともあり、できれば近位(股関節に近い部位)が好ましいこと、またセメントを使わない場合の金属材料はチタン合金が良いこと等が解明されました。

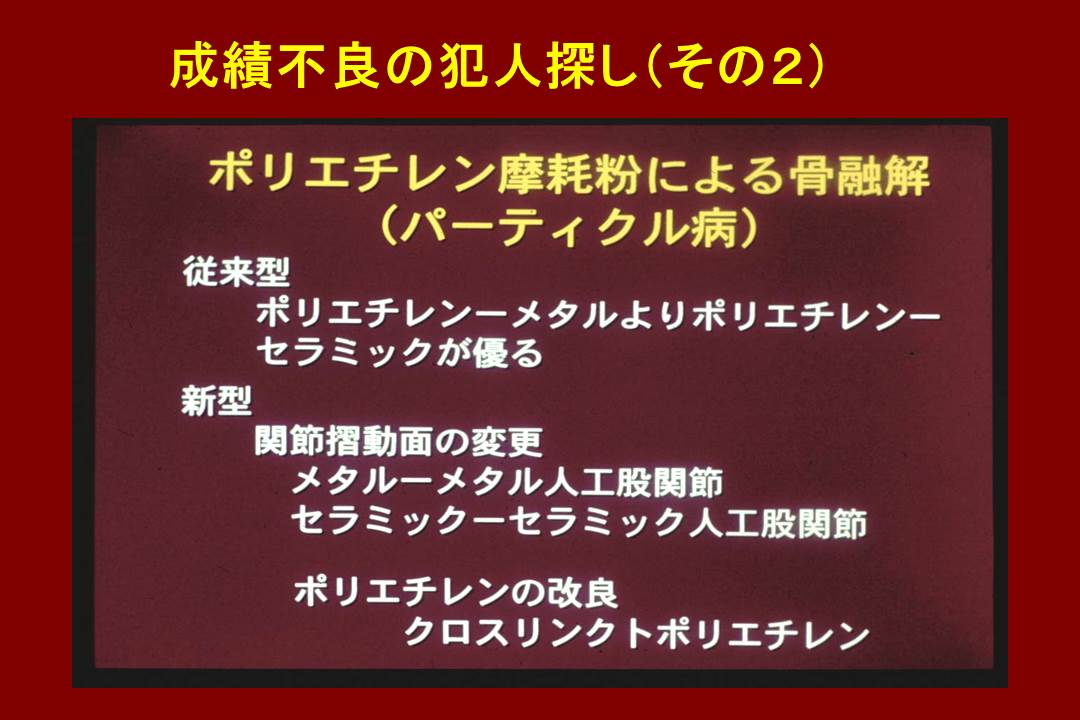

人工関節手術成績不良の犯人探し(その2)

人工関節手術成績不良の犯人探し(その2)

これらの結果随分人工股関節の成績は改善しました。しかしなおカップに使用するポリエチレンの摩耗の問題が残りました。その摩耗粉で骨が弱ってしまう(骨融解)という問題が残されていたのです。そこでパーティクル(摩耗粉)病という言葉が生まれ、この改善が企図されました。


まずヘッドについて言えば、メタルヘッドよりセラミックヘッドの方が僅かですがポリエチレンの摩擦において勝ることが分かりました。


しかし大方の関心は、それならポリエチレンを使わなければ良いのではないかという方向に向かいました。

セメントの場合と同じですね!

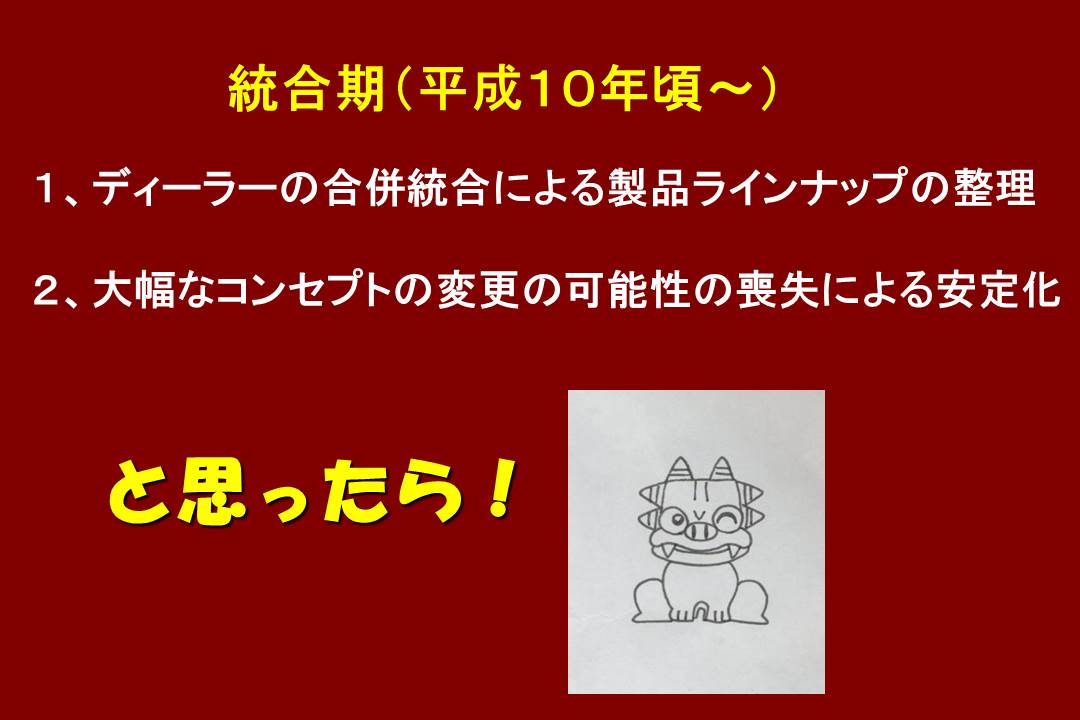

統合期(平成10年頃~)

統合期(平成10年頃~)

この頃他の業種とも同様に、ディーラーの合併統合による製品ラインナップの整理や、この間の学問の進歩発展によってそろそろアイディアが出尽くした感があり、大幅なコンセプトの変更の可能性がなくなったことから、安定してきたと感じられるようになりました。

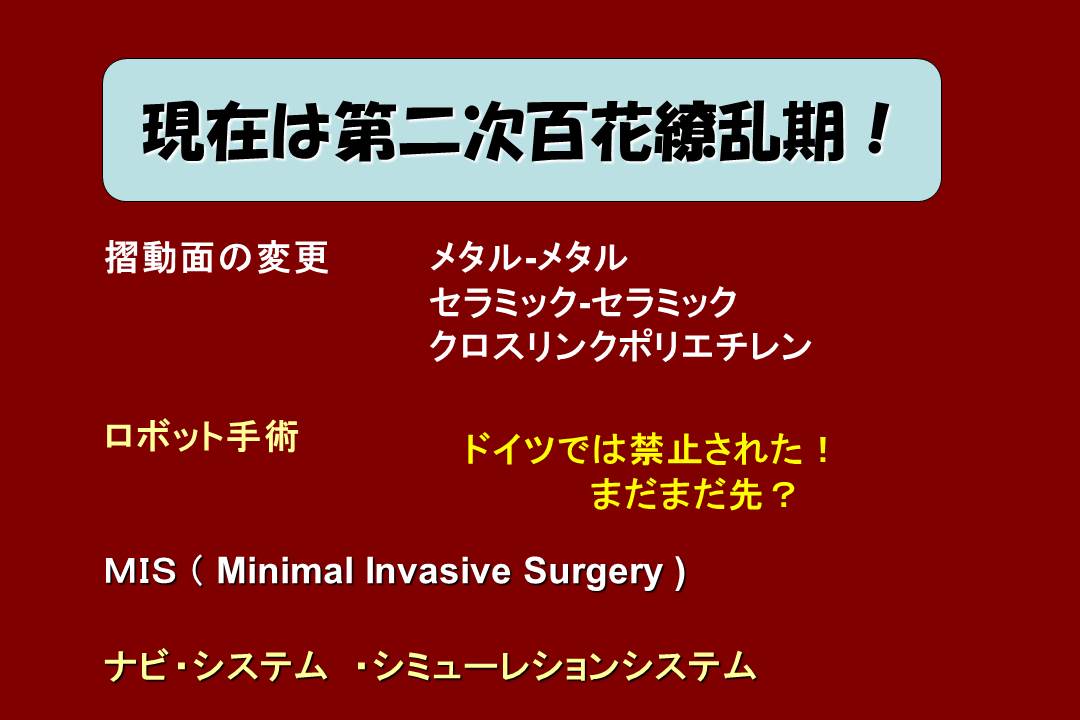

現在は第二次百花繚乱期!

現在は第二次百花繚乱期!

しかし、さらに検討は続きます。ポリエチレンを使わないとすれば、摺動面(関節面)は金属ー金属やセラミックーセラミックの組み合わせでどうか、

ポリエチレンにガンマ線を照射して硬化させたクロスリンクポリエチレンはどうか、ロボット手術はどうか、そしてMIS(ナビゲーションシステムを使う場合も使わない場合もあります)はどうか等です。あるいは第二次百花繚乱期といえるかもしれません。


この辺で随分現在に近づいてきましたが、では次にそれらの結果を見てみましょう。

まず金属ー金属の摺動面は金属イオンの発生が問題となり、使われなくなりました。セラミックーセラミックの組み合わせは、現在も使われています。

ただ初期にセラミックの破損事故が起きましたので、日本では主流となっていません。


多くの施設では、10年以上たってその優秀さが証明されたクロスリンクポリエチレン(ガンマ線照射で架橋結合を増やしたポリエチレン)と金属かセラミックヘッドの組み合わせが用いられていると思います。

MIS,ナビシステムやシミュレーションシステムについては現在もホットな話題ですので後述します。

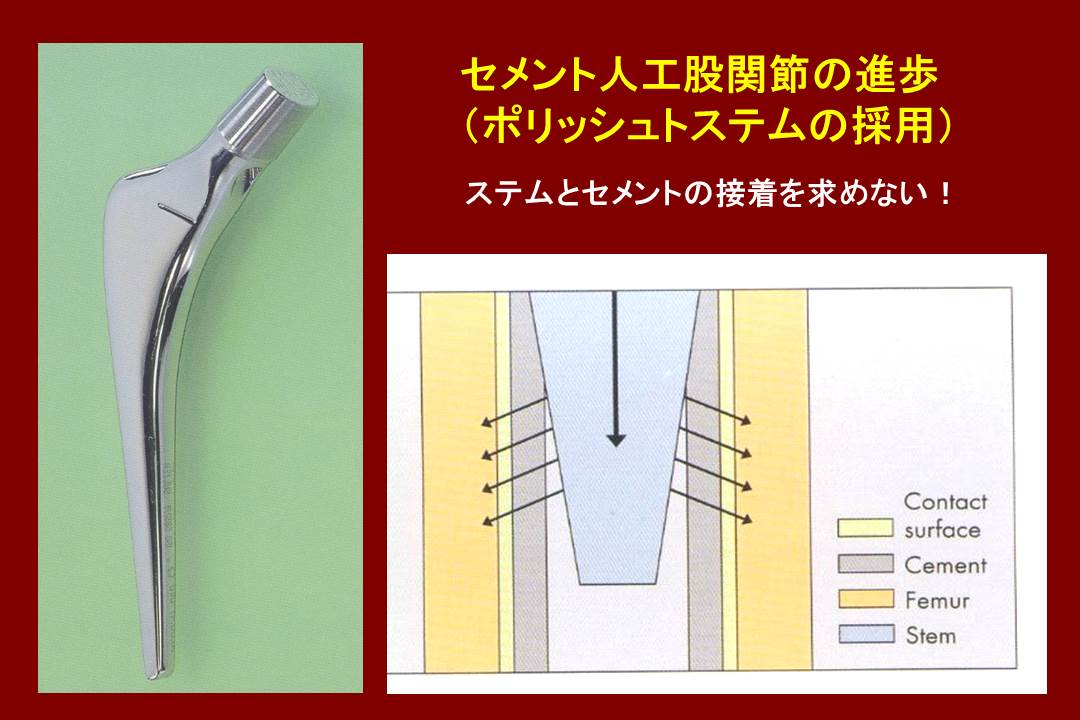

セメント人工股関節の進歩(ポリッシュトステムの採用)

セメント人工股関節の進歩(ポリッシュトステムの採用)

この項の最後にセメント人工股関節にも一言触れておきましょう。この間セメント人工股関節はセメンティングテクニックの改善、ステムとセメントの接着を求めないつるつるの表面を持ったステムの開発等の進歩がみられました。しかしセメントそのものの材質の改善がみられなかったこと、短時間で硬化するセメント固定が一発勝負であるため、大方には敬遠されつつあるのが現状です。


それではいよいよ現状と今後の展望についてお話します。

1、人工股関節手術以外の手術はどうなったのか?

1、固定術:昭和50年代半ばにその使命を終える。


2、骨頭切除術:昭和50年代半ばに、その使命を終える。


3、筋解離術:成績が安定しないので、適応が困難である。


4、骨切り術(骨盤骨切り術、大腿骨骨切り術)

一定の除痛効果はあるが、条件が良くないと長持ちしない。またやらなくても良い手術をしてしまう。(オーバーサージェリー)の可能性がある。

1から3については、今後行われることはないと思われます。4の骨切り術について言えば、確かにRAOについては良い感触がありますが、オーバーサージェリーの可能性は常につきまとうと思われますので、適応は慎重につけたいと考えます。

2、ポリエチレン、セラミック、メタルなどの材質の選択はどのように行われているのか?

人工股関節摺動面のメリット・デメリット

人工股関節摺動面には4通りの可能性がありますが、日本で多く用いられているのはメタルまたはセラミックonポリエチレンです。


それぞれに得失がありますが、セラミックはどうしても破損のリスクがあること、メタルonメタルは金属イオン溶出の問題があることは知っていて良いでしょう。

3、MIS(最少侵襲手術)とは何だろうか?

実は21世紀に入った頃から、人工股関節手術の成績が安定してきました。


そこで従来の“正確に人工関節を設置するためには、皮切は大きくてもかまわない”を一歩進めて、“もう人工関節を正確に設置することは当たり前なのだから、できれば手術の時に皮膚や筋肉など周囲の組織を傷めない方が良いだろう”という考え方が生まれてきた。


手術侵襲を小さくした方が良いと言われた場合、反対する人はいない。従ってMISについての反論(危惧)は、小さな皮切で手術をした場合、本当に中身まで正確に手術ができているだろうかという懐疑に尽きると思われる。


この点については今後も引き続き検討が必要である。

4、初回の手術法は大きく3通りとなっているがその優劣は?

人工膝関節手術と違って、人工股関節のMISは、進入法の変更を伴っていた。

その特徴として当初筋肉を切らない、そのため人工股関節手術に特有の合併症である脱臼しないと言われた。


日本では、従来後側方進入法(PL)が多く行われていたが、新たに前方進入法(DAA)、前側方進入法(OCM)が提案された。

各種のアプローチ(股関節断面図)

前方進入法 (DAA)とは、大腿筋膜張筋と縫工筋、大腿直筋の間から股関節前方へ達する方法です。

前側方進入法 (miniOne,OCM)とは、大腿筋膜張筋の後縁で大腿筋膜を切開し、大腿筋膜張筋と中殿筋の間で進入する方法で、股関節を屈曲して行うとminiOne、股関節をコブラツイスト(プロレスの技)のように伸展するとOCMということになります。

後側方アプローチは大殿筋を分けて、短外旋筋群を大転子後方で切離して関節に到達する方法です。

次にそれぞれの得失について考えます。

表から、それぞれの手術法が一長一短であることがお分かりいただけると思いますが、前方法では高頻度に知覚障害が出現すること、また前方法と前外側法では骨折の可能性や片脚で立つ時に重要な役割を果たす外転筋を挫滅する可能性が高くなること、後外側法では外転筋の挫滅を回避できる可能性が高いこと、ステムを正確に設置できることで、長持ちする人工関節手術が可能なことから、当院では後外側進入法を採用しています。

脱臼のリスクについては、議論のあるところですが、関節包をきちんと再建することで軽減することが可能です。

ショートステムの試み

健常な骨を残しておくために、初回手術に小さなステムを用いて2回目に備えるという考え方も成り立ちます。

これが真の意味でのMIS(MI-THA)でしょう。ただこういうステムを使った場合、安定性の良い従来型のステムを使った場合より、ゆるんでしまう事例が増える可能性があることも推測されます。

冒険と安定はいつもうらはらです。

術前手術計画

これは人工股関節手術をシミュレーションした画像です。術前に人工関節のサイズや入れ方等を検討してから手術に臨んだ方が、短時間で正確な手術ができる筈です。

しかし日本中でこのシステムを取り入れている施設は数%以下にとどまっているそうです。

何故でしょうか?

術中ナビゲーション手術

これは当院で術中ナビゲーションを用いて手術を行っているところですが、残念ながら現在は用いていません。その理由は、勿論高価であること(日本の医療は厚労省の管轄下にあって、ナビのシステムを導入すると病院は赤字になってしまいます)もありますが、従来ナビ無しで手術をしてきた医者にとって、無ければ無くてもやれること、案外ナビの利用が時間を含めて面倒なことがあります。

自動車のナビだって無ければ無いでやっていたでしょう。それと同じことです。

ただ将来、股関節外科医になった最初からナビがある施設で育った医者が主流になった時は、ナビは無くてはならないものになるでしょう。

ステム安定性獲得の概念の対立

ここで現在使われているステムの2大潮流であるアメリカ発のトータルコンタクトとドイツ発のマクロアンカーリングの相違を確認しておきましょう。


左図のトータルコンタクトでは、体重でステムが骨髄腔に押し込まれると、

髄腔を押し広げようという力(フープストレスといいます)が発生して安定性を保ち、右図のマクロアンカーリングでは、断面図で見るようにステムの角が骨皮質に食い込んで安定するというメカニズムが働きます。

角を立てるということが骨粗鬆症の強い場合は不向きだと思っていましたが、採用してみると案外大丈夫なように感じています。

5、合併症のリスクと、その対策は?

人工股関節手術には図のような合併症のリスクがあり、周手術期合併症の頻度はおよそ表に示した通りです。

外科医としては、感染を起こさないためには筋肉などの挫滅を起こさないファインな手術、脱臼を招かないためには正確な人工関節の設置を心掛けますが、血栓症については不可抗力の面があり、フットポンプや薬物あるいは早期運動療法でできる限り予防します。


一方晩期合併症は、周手術期よりかなり頻度は低く、統計的な数値をだすことは困難です。

これらの数値を足しても合併症の頻度は5%には届きませんので、人工股関節の成功率は充分高いと言えるのでしょう。

人工股関節を長持ちさせるポイント

人工股関節を長持ちさせるために、患者さんサイドでできることは、まず転倒の予防です。

その為にはロコモーショントレーニングが有効ですので、日本整形外科学会やロコモ チャレンジ!推進協議会のホームページを参照してください。

また杖は、理想を言えば使わなくて済むのだが、折り畳み式の杖を時と場合に応じて使うというのが賢明な態度と思います。


人工股関節は大きく動かせば、必ずステムのネックとカップが当たってきます。

それぞれの手術法によって、好ましくない肢位があると思いますので、説明を聞いたうえで日常注意してください。

メタボ、骨粗鬆症の予防は言うまでもないでしょう。


最後に頻度は低いのですが感染の注意です。

体内に埋入された金属の表面にバイオフィルム(最近TVコマーシャルでも出てきます)が張って、そこにばい菌がもぐり込んでしまうとこじれる危険性があるのです。

そこで気管支炎、肺炎、膀胱炎、腎盂炎などの細菌感染やひどい風邪などを引いて体調が悪くなった時は早めに抗生剤を服用していただいたほうが無難です。

日常生活での転倒予防
晩期感染

もし体内に、重大な感染症が起きる、或いは起きそうな時は、早めに医師に相談し、抗生剤を服用してください。

6、今後の展望

今後の展望

人工股関節手術も始まって50年近くが経過して、合併症さえ起こさなければ、通常の生活をおくるぐらいなら充分その使命を果たせるところまで来たように思われます。

また人間の骨の形は有史以来変わっていません。従って人工関節のデザインは現状では変わりようがありません。ただもし人工関節の材質が変われば、そこに一つの新たな可能性が生じてくると思われます。

人工股関節システムのデザイン~関節摺動面と材料~

例えば、現在もMPCポリマー加工やビタミンE配合など、摩耗を減らす努力が色々なされています。

ただより大きな問題は人工関節の材質よりも自前の骨の方が加齢と共に劣化してくるということなのです。

一言でいえば骨粗鬆症の問題です。

ひとこと

現在の人工股関節手術は、痛みを除いて、ごく普通の生活なら充分に楽しんでいただけるところまで来ていると思います。


コンタクトスポーツや全力で行うスポーツは推奨されませんが、ゴルフ、ゲートボール、水泳などなら問題なく楽しんでいただけます。


スイスに留学していた時、患者さんに“俺の股関節はすっかりダメになったらしいから、もっと丈夫な金属の関節にしてくれ!”と言われて驚いたことがあります。

色々な考え方があるものです。やや年配の方ならバイオニックジェミーというTV番組をご存知かもしれませんし、パラリンピックでも義足のアスリートがすごいスピードで走ったり、跳ねたりできるのを見ることができます。ロボット技術が発達すると、こんな夢が見られるようになるかもしれません。
